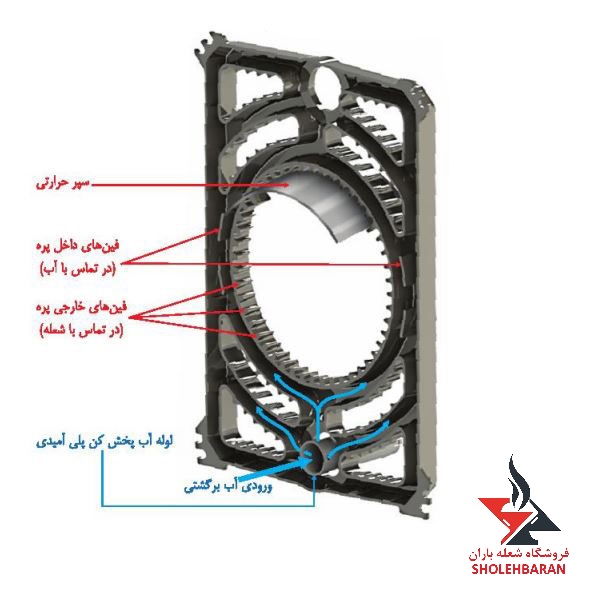

پره های دیگ 1300 طوری طراحی شده که از سمت داخل پره دارای آب بوده و از طرف بیرون شعله در تماس است و در این قسمت فین هایی تعبیه شده که باعث افزایش تبادل حرارت می گردد و نصب سپر حرارتی نیز باعث عدم تمرکز شعله و تشکیل رسوب در یک نقطه می گردد.

لوله آب پخش کن دیگ 1300 از نوع پلی آمید بوده که انتهای لوله بسته است و وظیفه آن تولید یکنواخت آب در پره ها می باشد.طراحی دیگ 1300 به گونه ای می باشد که مسیر حرکت حرارت و شعله در سه پاس افقی بوده و مسیر حرکت آب در گردش بصورت عمودی می باشد.

_پره عقب دیگ 1300 استار و سوپر هیت:

پره عقب در بالا دارای فلنچ "3 و یا "4 بوده و در پایین نیز فلنچ کور می باشد و دودکش نیز به پره عقب وصل می گردد.میل مهار cm30 پره عقب را به پره وسط متصل نموده و روی شاسی قرار می گیرد.بعد از این دو عدد پره وسط تا آخر به همین شکل به همدیگر متصل می گردند.
