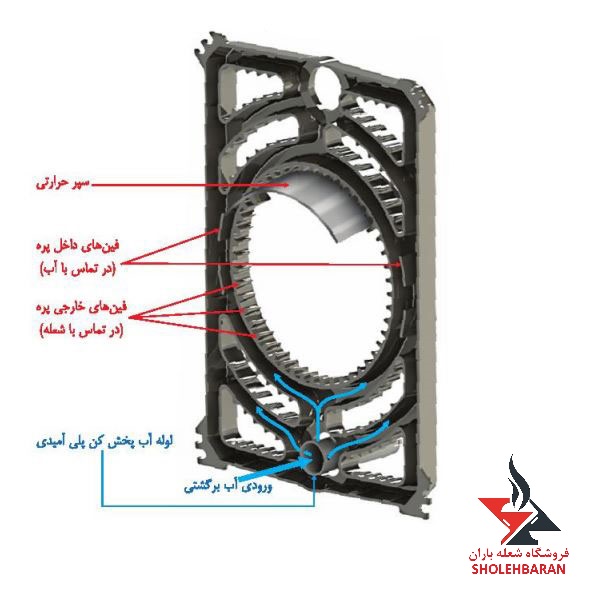

پره های دیگ 1300 طوری طراحی شده که از سمت داخل پره دارای آب بوده و از طرف بیرون شعله در تماس است و در این قسمت فین هایی تعبیه شده که باعث افزایش تبادل حرارت می گردد و نصب سپر حرارتی نیز باعث عدم تمرکز شعله و تشکیل رسوب در یک نقطه می گردد.

لوله آب پخش کن دیگ 1300 از نوع پلی آمید بوده که انتهای لوله بسته است و وظیفه آن تولید یکنواخت آب در پره ها می باشد.طراحی دیگ 1300 به گونه ای می باشد که مسیر حرکت حرارت و شعله در سه پاس افقی بوده و مسیر حرکت آب در گردش بصورت عمودی می باشد.

پره جلوی دیگ 1300:

قبل از نصب پره جلوی دیگ 1300 میبایست شیلد حرارتی را نصب کرد و لوله برگشت شوفاژ نیز باید به پره جلو زیر مشعل وصل گردد.
