شناسه کالا :
تولید کننده : ایران رادیاتورگارانتی : |
1 سال گارانتی ایران رادیاتور |
خدمات پس از فروش : |
10 سال |
موارد خاص : |
قیمت : | 24,348,000 | تومان | 25,340,000 |
وضعیت : | موجود |

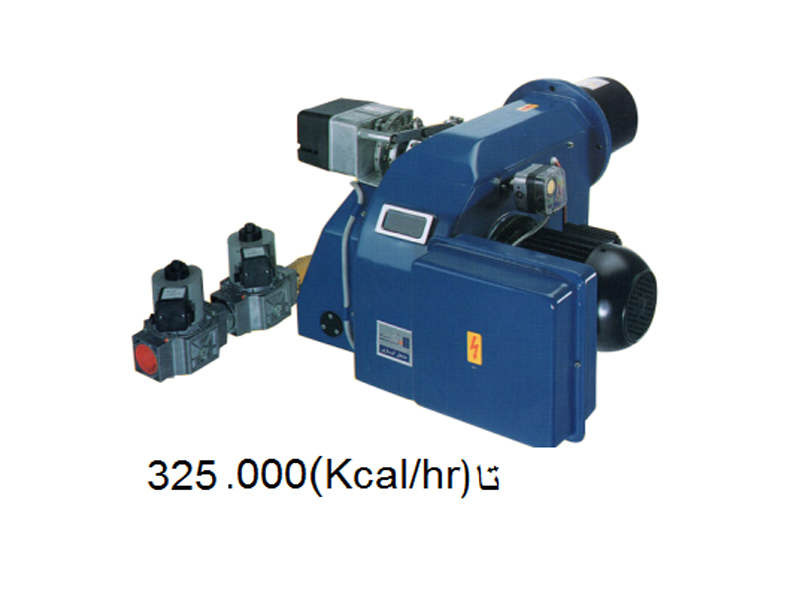

مشعل گازی ایران رادیاتور مدل PGN0 برای مصارف گرمایش دیگ آب گرم و بخار موتورخانه و تامین آبگرم مصرفی و سیستم گرمایشی و فضا های صنعتی مناسب می باشد.
مشعل گازی PGN0 با سوخت گاز مایع کار می کند.
در مشعل های گازی بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز باید فیلتر گاز با سایز و فشار مناسب نصب شود.
برای تنظیم فشار گاز ورودی به مشعل در صورتی که فشار گاز در حدود 2 پوند باشد بایستی از بالانسر استفاده شود و در صورتی که فشار گاز بالاتر از 2 پوند باشد باید از رگولاتور مناسب استفاده کرد.
دارای تابلو برق می باشند.
فشار گاز مناسب و مورد نیاز مشعل گازی ایران رادیاتور مدل PGN0 در حدود گاز شهری معادل 1/4 پوند یا 17.5 میلی بار می باشد.
در مشعل های گاز سوز ایجاد شعله در مراحل زیر انجام می شود:
هواي لازم برای احتراق مناسب توسط دريچه هوا کنترل میشود.
هنگامی که هوای مورد نیاز برای مشعل تامین نشود کليد مخصوص کنترل فشار که روی مشعل نصب شده ، مشعل را خاموش مي کند. اين کليد جهت ايمني مشعل بکار می رود و نیز ورود هواي کافي برای احتراق را تضمین میکند.
شعله پخش کن با پره های مناسب در جلو نازل (افشانک) در مشعل وظیفه پايدار کردن شعله و اختلاط بهتر گاز با هوای احتراق را بر عهده دارد.
مخلوط گاز و هوا توسط جرقه ای که بين الکترود جرقه و سرنازل (افشانک) ايجاد مي شود، مشتعل مي گردد .
رله كنترلي عملكرد مشعل را کنترل می کند و روی بدنه مشعل نصب شده است. و به این صورت عمل می کند در صورتيكه به هر دليل شعله خاموش شود جریان گاز را می بندد و مشعل را خاموش كرده و شير برقي گاز را مي بندد. در مشعل های گازسوز تك مرحله اي ابتدا شیر گاز به مقدار کم باز می شود و وقتی شعله ثابتی بدست امد شیر گاز تا حداکثر باز می شود.
مشعل گازی ایران رادیاتور مدل PGN0 دارای 1 سال گارانتی شرکت ایران رادیاتور می باشد.
1- فیلتر هوا
برای جلوگیری از ورود نا خالصی که ممکن است در گاز ورودی به مشعل گازی وجود داشته باشد از فیلتر هوا استفاده می شود. فیلتر ها باید مورد بازدید قرار گیرند و تمیز ویا تعویض گردد.
2- شیر برقی
برای ایجاد شعله ثابت و مطمئن در مشعل گازی از شیر گازی استفاده می شود این قطعه جریان گاز را به آرامی باز می کند و وقتی شعله ثبات پیدا کرد جریان گاز را تا حداکثر تنظیم شده باز می کند.
3- پرشر گاز
وقتی فشار گاز ورودی به مشعل کم باشد پرشر گاز ، شیر برقی گاز را می بندد. توسط اهرم زرد رنگ می توان حداقل فشار مورد نياز مشعل را تنظیم نمود. انواع پرشرهای گاز وجود دارد كه هر كدام كاربرد خاصي دارند مانند پرشرهای فشار منفي وپرشرهای تشخيص اختلاف فشار .
4- پرشر هوا
برای اشتعال سوخت در مشعل باید هوا به مقدار لازم وجود داشته باشد هوای مورد نیاز توسط فن تامین می گردد. در صورت سالم بودن و تامین هوا توسط فن دمنده پرشر هوا سیگنال در مدار بودن فن و تامین هوا را به رله ارسال می کند.
5- موتور و فن دمنده هوا
جهت تامین هوا برای احتراق از الکتروموتور و فن که با برق شهری کار می کند ، استفاده می شود.
6- دمپر هوا
در مشعل ها ، دمپر هوا وظیفه تنظیم هوای مورد نیاز برای احتراق را برعهده دارد.
- دمپر هوای برقی
در مشعل هاي دو مرحله اي به كاربرد دارند. با باز شدن شیر برقی و جریان یافتن سوخت به کمک موتور دمپر ميزان عبور هوا را تنظیم می کند.
- دمپر هواي هيدروليك (هيدرو جك) :
اين دمپرها در بعضي مشعل هاي گازوييل سوز به كار مي روند كه ميزان عبور هوا را با استفاده از نيروي هيدروليك پمپ گازوييل و لينك بندي آن با يك جك هيدروليكي تنظيم مي نمايد.
7- ترانس جرقه زن ، وايرها و الكترود جرقه زن
با افزایش ولتاژ ورودي تا ١٠ كيلو ولت توسط ترانس ، قوس الكتريكي روي دو سر الكترودها ایجاد می گردد و باعث ايجاد جرقه واشتعال مخلوط گاز و هوا مي گردد.
۸ - يون
در مشعل گازی سيستم كنترل شعله يون مي باشد. و چشمي يا فتوسل براي كنترل وجود شعله در مشعل هاي دوگانه سوز استفاده مي شود.
۹ - رله كنترل كننده
یکی از اجزاء بسیار مهم در مشعل ، رله است که كنترل كننده عملكرد مشعل مي باشد.
